• ВентБокс — ВУП, тихие и компактные вытяжные установки,  производительностью до 1000 м³/час. Подходят для обслуживания помещений общей площадью до 300 кв.м.Мы производим 5 модификаций установки в зависимости от типа вентилятора. Может работать синхронно с приточной установкой или в ручном режиме при помощи отдельного регулятора скорости.
    В конструкции используется клапан с приводом с возвратной пружиной.

    Корпус выполнен из нержавеющей стали и окрашен металлопорошковой краской. Установка имеет класс защиты проникновения влаги IP 44, что позволяет ее монтировать на улице. Внутренний корпус, где находятся вентилятор и блок автоматики, со всех сторон изолирован пенолоном толщиной 30 миллиметров и не соприкасается с наружным корпусом. Это значительно снижает уровень шума.

    ВентБокс - 500 (VentBox - 500)

    Цена
    от 0 ₽

    Отличительные особенности
    • Низкий уровень шума;
    • Очень компактный размер. Высота установки 273 мм;
    • Корпус из нержавеющей стали позволяет монтировать установку на улице;
    • Использование пенолона толщиной 30 мм для снижения уровня шума и теплоизоляции корпуса;
    • Воздушный клапан с электроприводом и возвратной пружиной, автоматически закроет заслонку при ее обесточивании;
    • Вентилятор со встроенными амортизаторами;
    • Быстрое и удобное подключение кабелей и демонтаж внутреннего блока;
    • Возможны различные варианты комплектации и монтажа под индивидуальные потребности клиента.
    Комплектация

    Вытяжная установка ВентБокс-ВУ поставляется в собранном виде.
    В комплект поставки входит:

    — вытяжная установка в сборе;
    — кабель питания вентилятора для подключения к приточной установки — 10 м;
    — кабель управления приводом — 10 м;
    — болты для фиксации крепежных кронштейнов в корпусе — 8 шт;
    — крепежные кронштейны — 4 шт;
    — паспорт изделия.

    Устройство и принцип работы

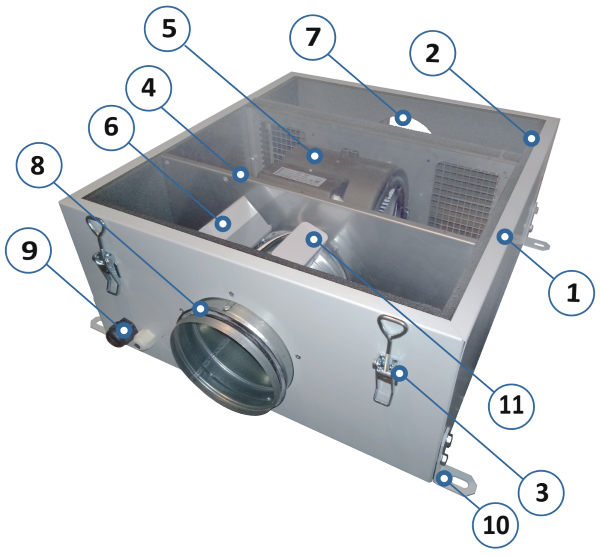

    Конструкция установки представляет собой корпус (1), выполненный из окрашенной нержавеющей стали. Внутренний защитный слой корпуса выполнен из звукопоглощающего и теплоизолирующего материала пенолон (2). Крышка герметично фиксируется при помощи четырех регулируемых замков (3). Корпус установки имеет класс защиты IP 44, что защищает ее от дождя, снега и влаги. Во внутреннем корпусе (4), который закрывается крышкой, находятся вентилятор (5) и блок управления. В случае необходимости, корпус может быть легко снят без демонтажа всей установки.
    inside_ventbox
    Скорости вентилятора синхронизированы со скоростями вентилятора приточной установки и соединены с ее узлом управления через распределительную коробку (11) . В момент включения приточной установки, начинает работать вытяжная установка. Воздух забирается через фланец (7), затем попадает во внутренний корпус и при помощи вентилятора выводится через клапан (8) с приводом (6). Подсоединение кабелей осуществляется через гермовводы (9).
    В случае возникновения короткого замыкания в цепи привода клапана приточной установки или при возникновении аварийной ситуации, вентилятор вытяжной установки остановится и привод закроет заслонку.
    Установка комплектуется монтажными кронштейнами (10).


  • Параметры Модели ВентБокс ВУП — АС | EC
    ВУП — 500 ВУП — 700 | 700 EC ВУП — 1000 | 1000 EC
    Количество скоростей вентилятора 4 4 | 7
    Производительность, м³/час 180/285/405/500 300/410/535/725
    285 — 700     		470/670/845/1000
    345 — 1000
    Мощность вентилятора, кВт 0,130 0,195 | 0,107 0,355 | 0,230
    Уровень шума на выходе из установки, dB 29/32/36/39 32/35/38/42 | 32 — 40 34/41/46/50 | 33 — 51
    Воздушный клапан клапан с приводом с возвратной пружиной
    Класс защиты IP 44
    Размещение внутреннее / наружное
    Положение при монтаже любое
    Габаритные размеры, мм 605 х 550 х 273
    Диаметр воздуховода, мм 160 / 200
    Кабель питания вентилятора, мм² 5 х 1,5
    Кабель управления приводом, мм² 2 х 0,75
    Вес, кг 13
    Режим работы Непрерывный
    Условия эксплуатации -30 … +50
    ГАРАНТИЯ 5 ЛЕТ

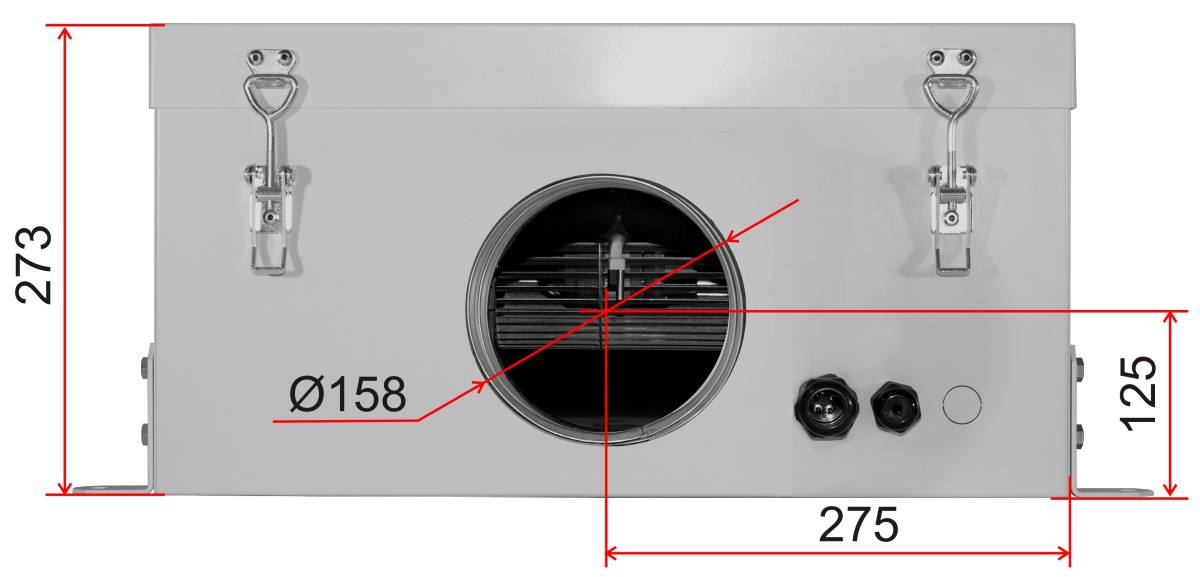

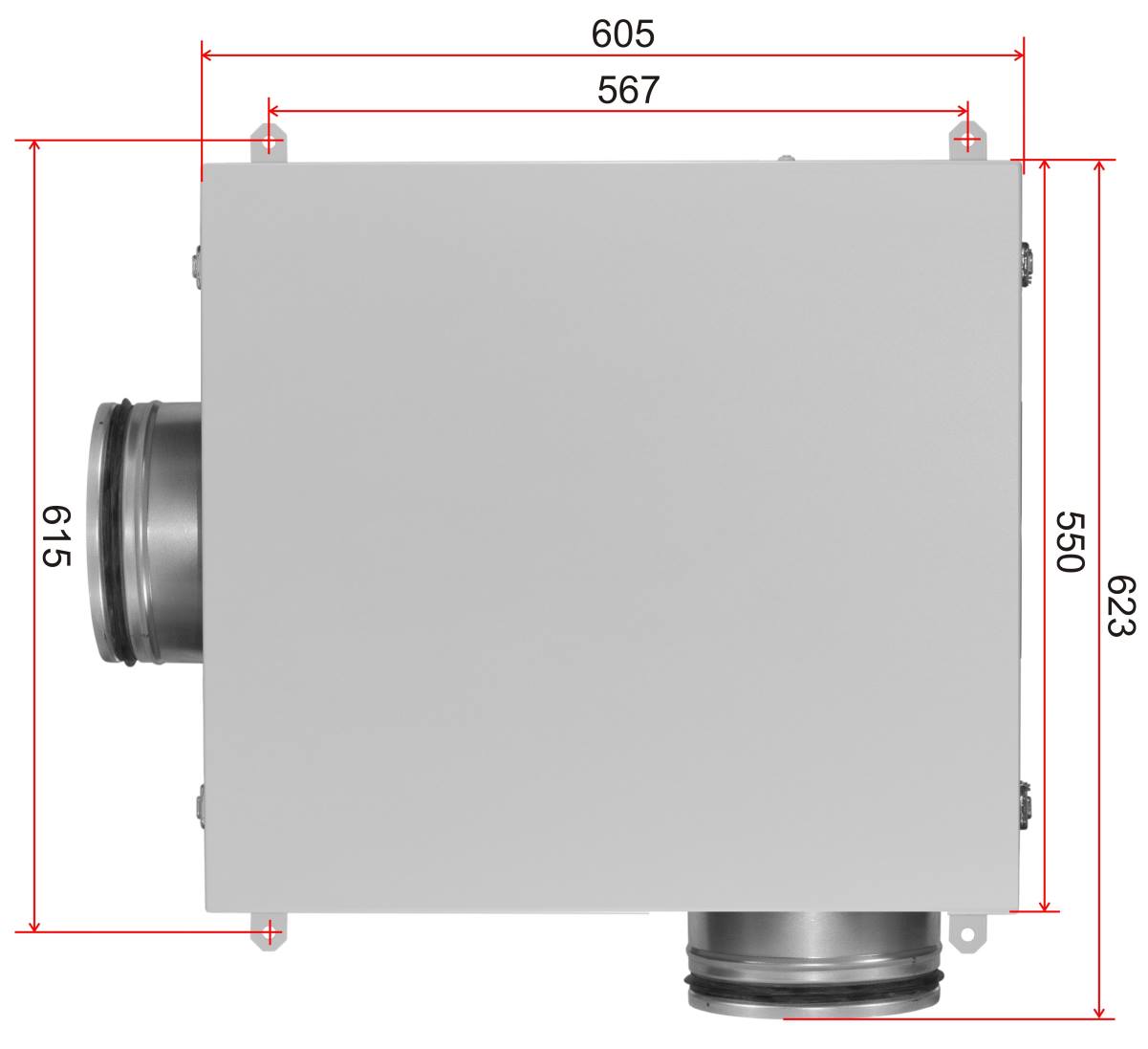

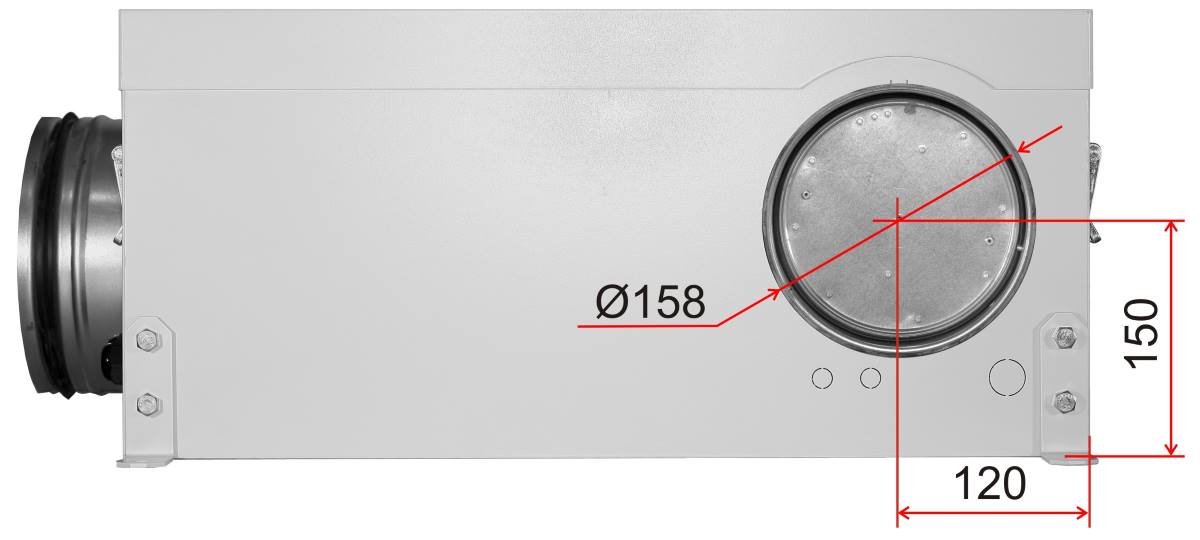

    Размеры и элементы крепления
